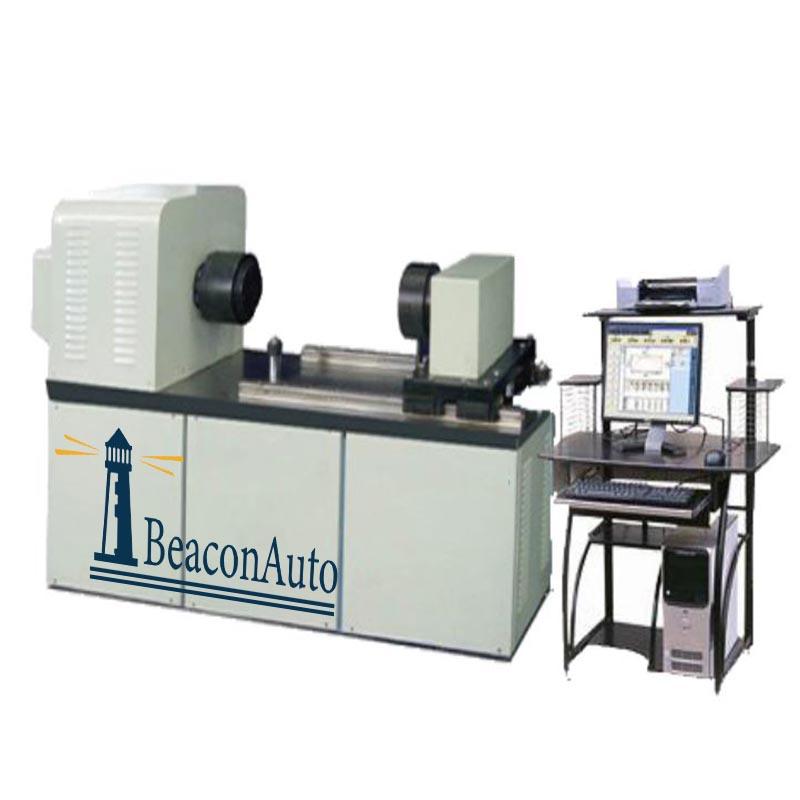

汽車轉向管柱總成扭轉疲勞壽命試驗機-扭轉剛度試驗機 可檢測產品：轉向管柱總成、轉向器總成扭轉疲勞、轉向萬向節扭轉疲勞、轉向拉桿扭轉剛度、懸掛連桿扭轉壽命。 一、設備簡介： 轉向管柱總成是汽車轉向系統的基本組成部分之一。它是決定汽車行駛安全性與可靠性的關鍵部件。如何保證轉向管柱總成符合設計的性能要求是我們***關注的問題，特別是對轉向管柱總成的扭轉疲勞壽命試驗，是保證和提高產品質量的一個重要環節。
轉向管柱總成扭轉疲勞壽命試驗機依據標準： QC/T523-汽車傳動軸總成臺架試驗； QC/T29082-汽車傳動軸總成技術條件； QC/T293-汽車半軸臺架試驗方法； QC/T294-汽車半軸技術條件； 轉向管柱總成反復扭轉疲勞壽命試驗機.轉向拉桿扭轉剛度 三、轉向管柱應檢查6個項目的試驗： 扭轉疲勞壽命試驗臺 回轉耐久性試驗臺、 電動可變傾角壽命與垂直疲勞試驗臺、 手動可變傾角壽命與垂直疲勞試驗臺、 管柱結構側向疲勞試驗臺 轉向系統壽命試驗臺
轉向管柱總成反復扭轉疲勞壽命試驗機.轉向拉桿扭轉剛度 四、重要特點： 臥式、大跨度、高剛性、高穩定性的扭轉負荷機架。 載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。 高精度測力器，線性寬，穩定性好，保證載荷的測力精度。 擁有多種完善的試驗夾具，快速更換；可選扭角計(扭角分辨力：0.0001°)。 寬泛的測試速度，0°～720°/min內任意選擇。 試驗過程的自動控制，扭矩、應力、變形、扭轉角度實時顯示。 試驗曲線可任意選擇坐標軸，可自由放大和縮?。豢赏瑫r(shí)顯示多個曲線扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等），可設需要的坐標，滿度自調節。 五、設備技術指標 轉向管柱總成扭轉疲勞壽命試驗機 1、扭距：0-2000Nm(靜態) ±1000Nn(動態)
2、扭矩精度：±1%
3、扭轉疲勞頻率范圍：0.01-10Hz
4、扭轉速度：0.01-720°/分鐘
5、加載波形：正弦波、三角波、方波、扭轉剛度設定值
6、試件尺寸：轉向管柱總成長度;500-1500mm
六、扭轉剛度疲勞試驗曲線
|
